技術參數 - 百得TBG120P

法蘭尺寸 - 百得TBG120P

型號	百得TBG120P
A1		mm
A2		mm
B1		mm
B2		mm
C	160	mm
C1	130	mm
F	185	mm
Q	45	mm
R	11	mm

外形尺寸 - 百得TBG120P

型號	百得TBG120P
A	305	mm
D	262	mm
E	346	mm
F	110	mm
H	105	mm
I	204	mm
M	Rp 3/4”	mm
N	61	mm
V	142	mm
Z	33	mm
		mm

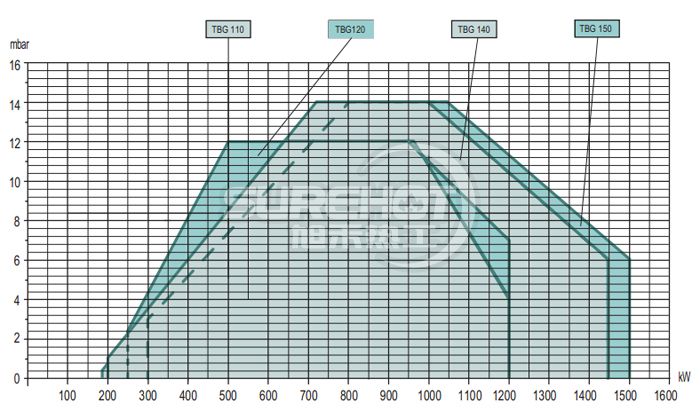

負荷圖 - 百得TBG120P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得TBG120P

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得TBG120P

	包裝長度(L)	1080	mm
	包裝寬度(W)	770	mm
	包裝高度(H)	700	mm
	包裝重量	87	kg
