技術參數 - 利雅路RS190/M

法蘭尺寸 - 利雅路RS190/M

型號	利雅路RS190/M
D1	230	mm
D2	325 - 368	mm

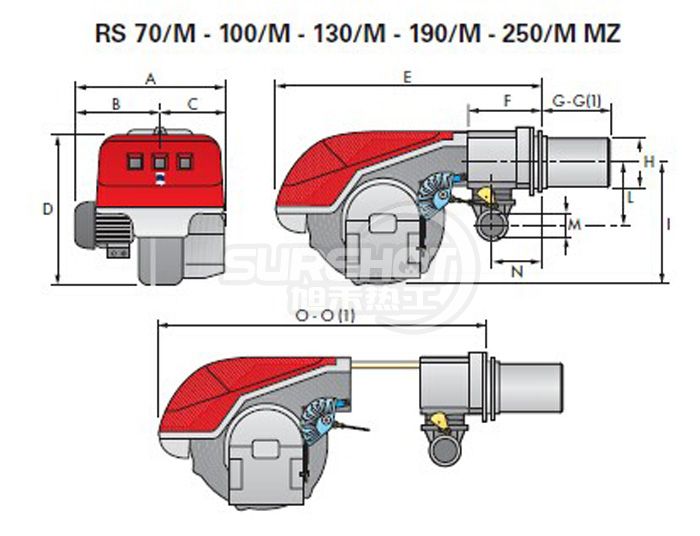

外形尺寸 - 利雅路RS190/M

型號	利雅路RS190/M
A	681	mm
B	366	mm
C	315	mm
D	555	mm
E	856	mm
F	230	mm
G-G(1)	372-530	mm
H	222	mm
I	430	mm
L	186	mm
M	2"	mm
N	150	mm
O-O(1)	1312	mm

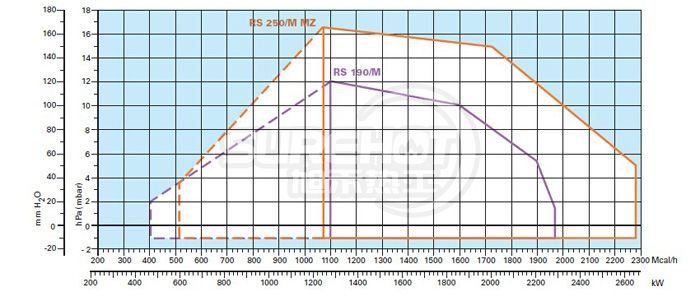

負荷圖 - 利雅路RS190/M

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路RS190/M

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 利雅路RS190/M

	包裝長度(L)	1410	mm
	包裝寬度(W)	655	mm
	包裝高度(H)	985	mm
	包裝重量	80	kg
